Наши работы
Что мы находим под участками
Наши объекты в семи регионах — от бани до складского комплекса. По каждому видно, что оказалось под землёй и почему это важно было знать до стройки. Откройте любой объект — покажем выжимку из настоящего отчёта.
Эллинг на Москве-реке: вода почти у поверхности
Грунтовая вода поднимается до 80 см от земли, а в грунте есть торф. Для реставрации старого здания это главное: основание и гидроизоляцию проектируют под эту воду, а не наугад.
Смотреть отчётЦентр отдыха и сноуборд-парк в Красногорске
Под частью участка — старая насыпь со строительным мусором толщиной до 2,7 м. На такую насыпь здание просто так не поставишь — хорошо узнать об этом до проекта, а не на стройке.
Смотреть отчётСклад из пяти корпусов на Кубани
Грунт плотный, а вода глубоко — на 10 м. Хорошие новости — тоже результат: фундаменты складов не придётся защищать от грунтовой воды.
Смотреть отчётТорговый центр в Курганинске
Участок в пойме реки: вода на глубине 2–3 м, сверху слабые слои. Для большого здания это особый расчёт фундамента — и заказчик знал об этом заранее.
Смотреть отчётДом у моря в Геленджике
Известняк начинается почти сразу под почвой, а район сейсмичный — 9 баллов. Оба факта меняют проект фундамента, и их лучше знать до того, как заливать бетон.
Смотреть отчётУчасток, где вода стоит у самой поверхности
Вода — в полуметре от земли. Подвал на таком участке оказался бы в воде, поэтому дом проектируют иначе. Хозяин узнал это до стройки, а не весной после неё.
Смотреть отчётАквакомплекс: заглянули на 25 метров вглубь
Вода здесь стоит почти у поверхности, верхние слои мягкие. Зато с 5,6 м и до самых 25 м — плотная глина. Для тяжёлого здания с бассейнами это главный ответ: под мягкими слоями есть на что опереть фундамент, и проектировщик знает это до стройки, а не узнаёт на котловане.
Смотреть отчётЖилой квартал в Аксае: 14 скважин
Грунт на участке неоднородный — слои меняются от точки к точке. Поэтому для большого объекта одной-двух скважин мало: картину дали 14.
Смотреть отчётДом у болота в Богородском округе
Сверху — болотный грунт с торфом, вода на глубине 60–90 см. На такой грунт дом не ставят без специальных решений — хорошо, что это выяснилось до стройки.
Смотреть отчётДом отдыха на склоне у моря
Склон, насыпь сверху, мергель ниже и сейсмичность 9 баллов. Для реконструкции на склоне всё это нужно знать заранее — от этого зависит, как укреплять основание.
Смотреть отчётДом под Коломной: известняк на трёх метрах
На глубине 3 м — известняк, а верхний грунт агрессивен к металлу. Всё металлическое, что уйдёт в землю, нужно защищать от ржавчины — это закладывают в проект сразу.
Смотреть отчётПроизводство у Краснодарского водохранилища
Вода на 6 м, но рядом водохранилище: при аварии участок может подтопить. Такой риск проектировщик учитывает, только если знает о нём.
Смотреть отчётДом с подвалом на песчанике
Грунтовой воды до 10 м нет, а с 3–4 м начинается песчаник. Для дома с подвалом хорошая новость: подвал не окажется в воде.

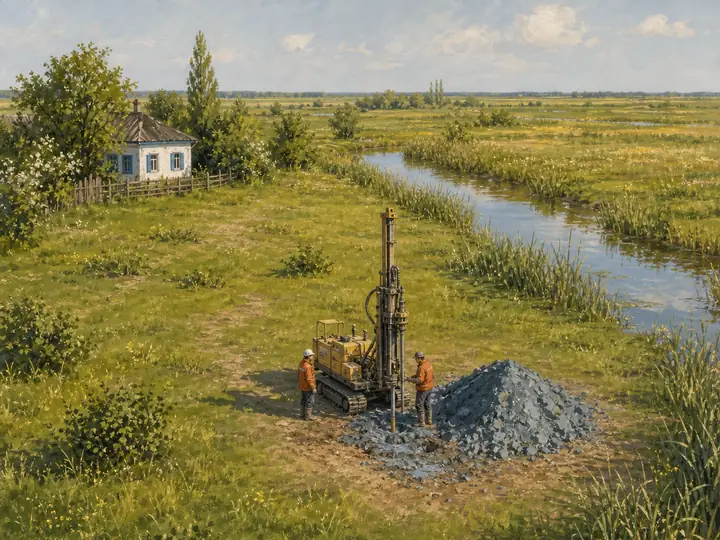

Смотреть отчётУчасток в дельте Кубани: синяя глина
Вода поднялась до 2,7 м, а с 4,5 м — мягкая глина с торфом. Слабый грунт на глубине — именно то, что нужно знать, выбирая фундамент.
Смотреть отчётЗдание 30 × 60 м на сваях в Бронницах
Вода на 2,6–3,2 м, сверху старая насыпь. Для свай важна глубина: бурили до 15 м, чтобы понять, до какого слоя их опускать.
Смотреть отчётДом в Тульской области: спокойный участок
Воды до 8 м нет, грунт плотный. Спокойный результат — тоже экономия: не нужно закладывать в фундамент лишний запас.
Смотреть отчётДом среди сосен в Калужской области
Под домом — песок, вода на 5,4 м. Для обычного фундамента условия хорошие, а подвал глубже 5 м уже попал бы в воду.
Смотреть отчётДом в Домодедовском районе: 6 скважин
Шесть скважин показали, что вода в разных точках участка на разной глубине — от 2,6 до 5,5 м. Одна скважина дала бы неверную картину.
Смотреть отчётМагазин в Клину
Вода стоит выше, чем будет подошва фундамента. Узнай об этом на стройке — котлован бы залило; а так это учитывают ещё в проекте.
Смотреть отчётМаленькая постройка 3 × 3 м
Даже для крохотного сооружения бурили на 10 м — и нашли воду на 1,5 м. Размер постройки не отменяет того, что под ней.
Смотреть отчётДом в Ростовской области
Вода на 6 м, суглинок с глубиной мягче. В отчёте — простые правила для строителей: копать котлован в сухую погоду и защитить подземную часть дома от воды.

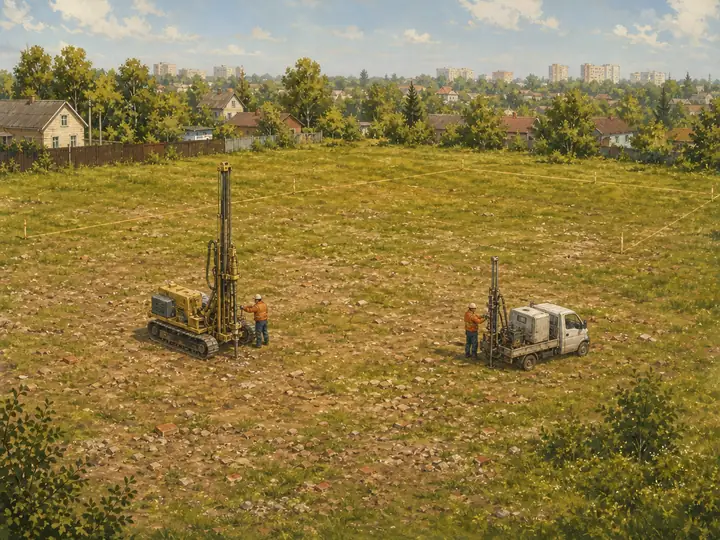

Смотреть отчётСклад 36 × 60 м: под травой — строительный мусор
Сверху участок выглядел ровным, но на глубину до 2,8 м там насыпь — песок со строительным мусором. Просто так поставить склад на такую насыпь нельзя. Ниже лежит песок средней плотности, и его прочность мы измерили прямо в земле: вдавливали стальной зонд в пяти точках и записывали, как грунт сопротивляется. Конструктор получил цифры, а не догадки.

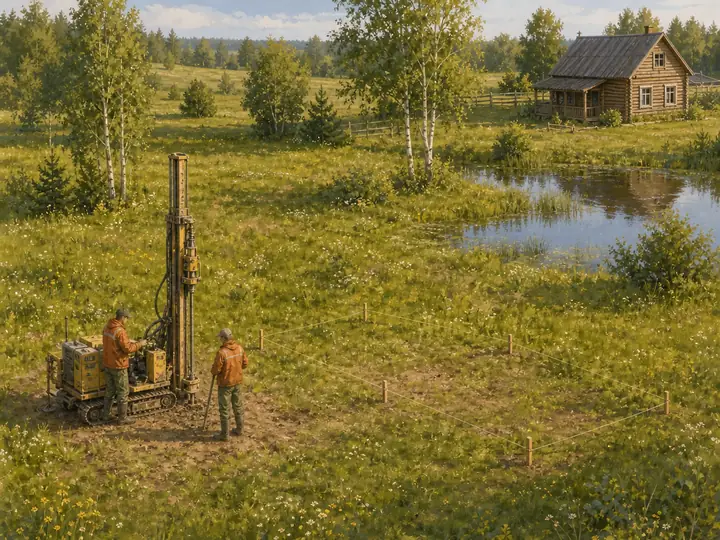

Смотреть отчётБаня у пруда в Вороново
В одной точке вода поднялась до 60 см от поверхности, в другой её нет. Даже для бани важно знать, где на участке сыро, — от этого зависит, где и как её ставить.

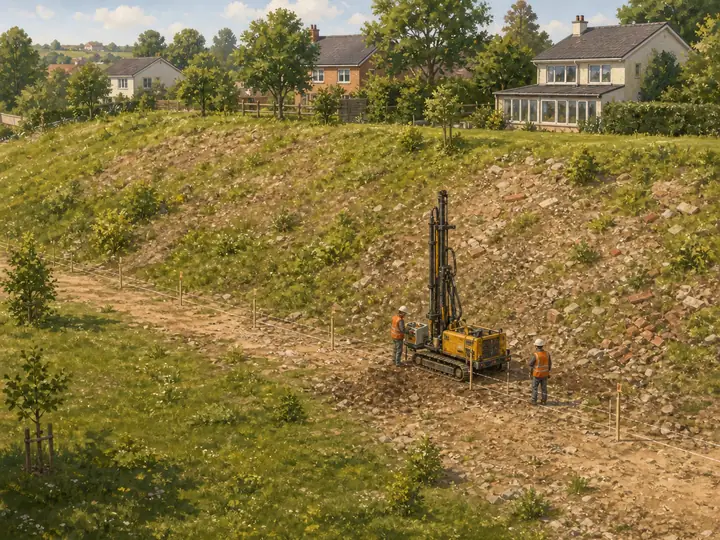

Смотреть отчётПодпорная стена в Троицке
Сверху — насыпь со строительным мусором, ниже — трещиноватый известняк. Подпорная стена держит склон, поэтому её основание должно быть надёжным — и считать его нужно по реальному грунту.
Смотреть отчётВсе картинки нарисованы художником по материалам объектов. Адреса и имена заказчиков мы не публикуем. Хотите такой же отчёт по своему участку — оставьте заявку.
Эллинг на Москве-реке: вода почти у поверхности
Грунтовая вода поднимается до 80 см от земли, а в грунте есть торф. Для реставрации старого здания это главное: основание и гидроизоляцию проектируют под эту воду, а не наугад.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Реставрация эллинга
- Сколько бурили
- 2 скважины по 10 м
- 0–2,5 м
- Суглинок темно-серый, пылеватый, легкий, мягкопластичный, слабозаторфованный, модуль деформации 12,2 МПа
- 2,5–6,4 м
- Песок мелкий, серый, средней плотности, водонасыщенный, глинистый, слабозаторфованный, модуль деформации 25,0 МПа
- 6,4–10 м
- Суглинок серо-коричневый, опесчаненный, тяжелый, мягкопластичный, слабозаторфованный, модуль деформации 15,5 МПа
- Вода
- Вскрыта на 2,4–2,6 м, установилась на 0,8 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

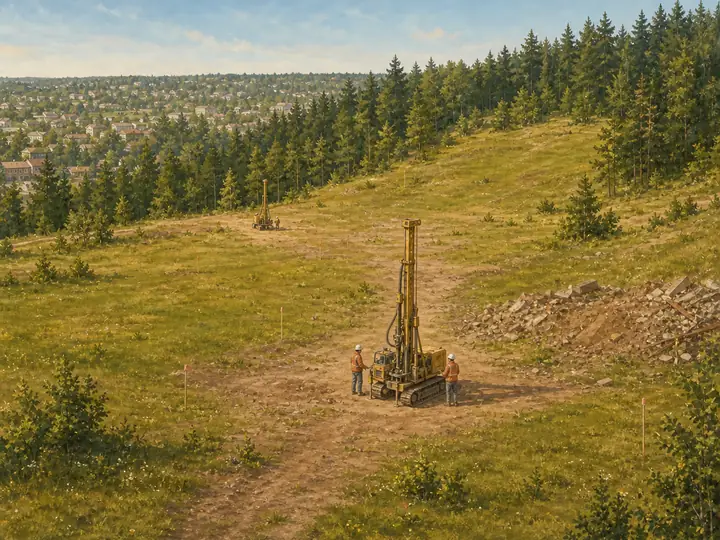

Центр отдыха и сноуборд-парк в Красногорске
Под частью участка — старая насыпь со строительным мусором толщиной до 2,7 м. На такую насыпь здание просто так не поставишь — хорошо узнать об этом до проекта, а не на стройке.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Центр семейного отдыха, гараж на 270 машино-мест и сноуборд-парк — пока оценка территории
- Сколько бурили
- 8 скважин по 10 м на двух площадках
- 0–2 м
- Насыпь из суглинка темно-коричневого, с вкл. мусора строительного
- 2–4,25 м
- Суглинок серовато-коричневый, опесчаненный, легкий, тугопластичный, с вкл. до 10% щебня, с примесью орг. в-в, модуль деформации 15,2 МПа
- 4,25–7 м
- Песок средней крупности, темно-коричневый, средней плотности, малой степени водонасыщения, с редкими линзами суглинка, с вкл. до 5% дресвы, глинистый, модуль деформации 33,0 МПа
- 7–10 м
- Суглинок коричневый, опесчаненный, легкий, тугопластичный, с вкл. до 10% щебня, модуль деформации 22,0 МПа
- Вода
- На одной площадке установилась на 0,8–3,8 м, на другой — только в скважине 6, на 1,0 м
- Подтопление
- Одна площадка потенциально подтопляемая, на другой подтопление не прогнозируется
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

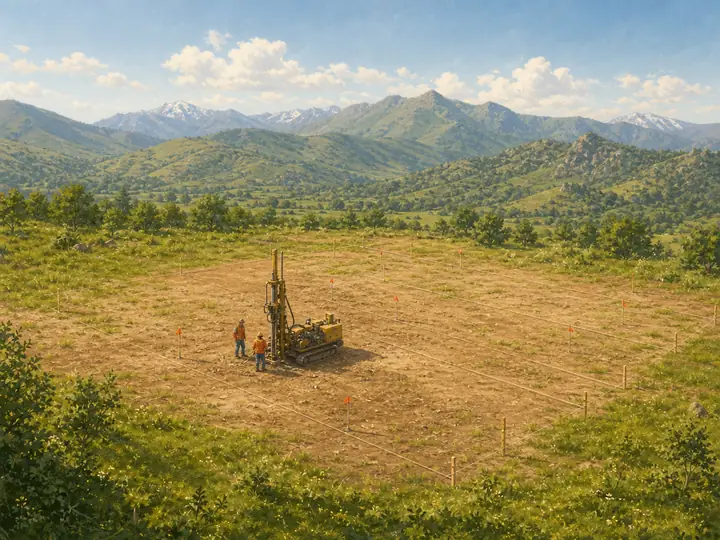

Склад из пяти корпусов на Кубани
Грунт плотный, а вода глубоко — на 10 м. Хорошие новости — тоже результат: фундаменты складов не придётся защищать от грунтовой воды.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Склад, литеры 1–5
- Сколько бурили
- 12 скважин по 12 м
- 0–0,4 м
- Почвенно-растительный слой
- 0,4–3,2 м
- Суглинок черно-коричневый, легкий, полутвердый, с вкл. до 10% дресвы, модуль деформации 15,7 МПа
- 3,2–9 м
- Суглинок коричневый, песчанистый, легкий, тугопластичный, с вкл. до 15% гальки, модуль деформации 21,6 МПа
- 9–12 м
- Песок средней крупности, светло-коричневый, средней плотности, водонасыщенный, с вкл. до 10% гальки, модуль деформации 33,0 МПа
- Вода
- Установилась на 10,0–10,5 м
- Подтопление
- Подтопление не прогнозируется
- Сейсмичность
- 8 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

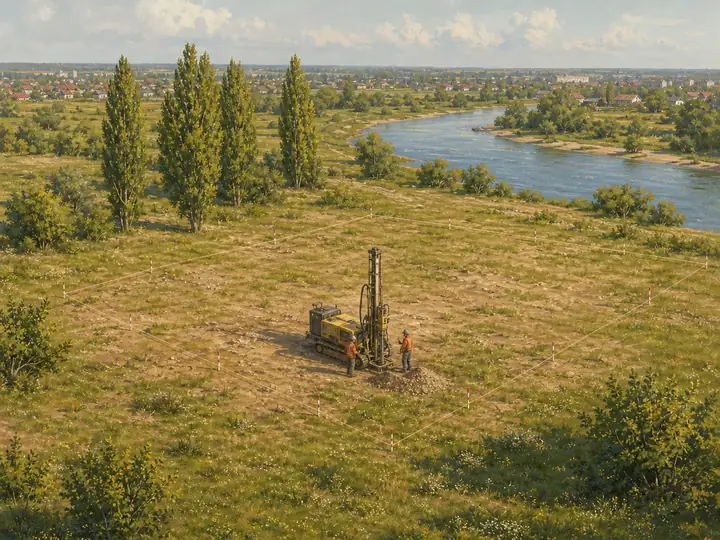

Торговый центр в Курганинске
Участок в пойме реки: вода на глубине 2–3 м, сверху слабые слои. Для большого здания это особый расчёт фундамента — и заказчик знал об этом заранее.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Торгово-развлекательный центр 58 × 37 м, фундамент по заданию — столбчатый железобетонный
- Сколько бурили
- 6 скважин по 12 м
- 0–0,65 м
- Техногенные образования представлены гравийно-галечным грунтом
- 0,65–1,8 м
- Суглинок черно-коричневый, песчанистый, полутвердый, с прослоями суглинка тугопластичного, с вкл. до 10% гравия, гальки
- 1,8–4,6 м
- Суглинок черно-коричневый, песчанистый, мягкопластичный, с прослоями водонасыщенного песка, с вкл. до 25% гравия, гальки
- 4,6–12 м
- Гравийный грунт с песчано-суглинистым заполнителем
- Вода
- Установилась на 2,3–3,0 м
- Подтопление
- Площадка подвержена подтоплению
- Сейсмичность
- 7 баллов

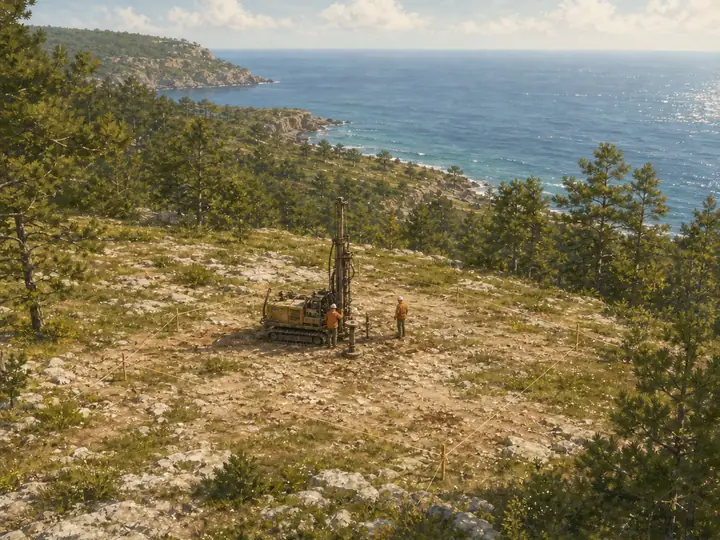

Дом у моря в Геленджике
Известняк начинается почти сразу под почвой, а район сейсмичный — 9 баллов. Оба факта меняют проект фундамента, и их лучше знать до того, как заливать бетон.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Одноэтажный жилой дом 20 × 12 м
- Сколько бурили
- 3 скважины по 10 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–1,4 м
- Суглинок коричневый легкий полутвердый с включениями дресвы, модуль деформации 17,8 МПа
- 1,4–10 м
- Известняк малопрочный средней плотности среднепористый сильновыветрелый размягчаемый
- Вода
- До 10 м не вскрыта
- Подтопление
- Неподтопленная
- Сейсмичность
- 9 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

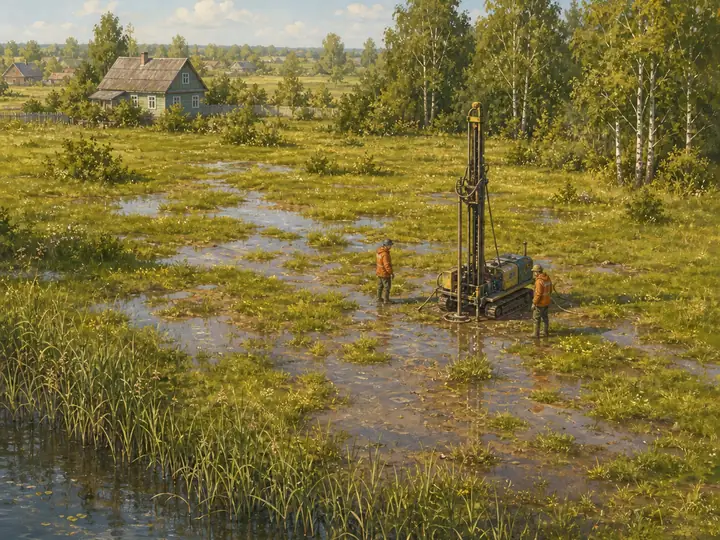

Участок, где вода стоит у самой поверхности
Вода — в полуметре от земли. Подвал на таком участке оказался бы в воде, поэтому дом проектируют иначе. Хозяин узнал это до стройки, а не весной после неё.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Застройка частного участка
- Сколько бурили
- 2 скважины по 10 м
- 0–0,45 м
- Насыпь — суглинок с прослоями песка, с вкл. до 15% мусора строительного, кирпича
- 0,45–10 м
- Песок средней крупности средней плотности, водонасыщенный, с вкл. до 5% дресвы, модуль деформации 33,0 МПа
- Вода
- Установилась на 0,4–0,5 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- менее 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Аквакомплекс: заглянули на 25 метров вглубь
Вода здесь стоит почти у поверхности, верхние слои мягкие. Зато с 5,6 м и до самых 25 м — плотная глина. Для тяжёлого здания с бассейнами это главный ответ: под мягкими слоями есть на что опереть фундамент, и проектировщик знает это до стройки, а не узнаёт на котловане.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Аквакомплекс с открытыми террасами на территории гостиничного комплекса
- Сколько бурили
- 7 скважин по 15 м и одна на 25 м
- 0–1,5 м
- Насыпной слой, представленный песком
- 1,5–2,3 м
- Песок мелкий, коричневый, средней плотности, средней степени водонасыщения, с прослоями песка ср. крупности, модуль деформации 26,0 МПа
- 2,3–5,6 м
- Суглинок серо-коричневый, песчанистый, легкий, мягкопластичный, с прослоями водонасыщенного песка, модуль деформации 16,3 МПа
- 5,6–25 м
- Глина серая, полутвердая, с редкими прослоями глины тугопластичной, модуль деформации 22,4 МПа
- Вода
- На участке — от 0,1 до 2,3 м, в глубокой скважине — 3,0 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

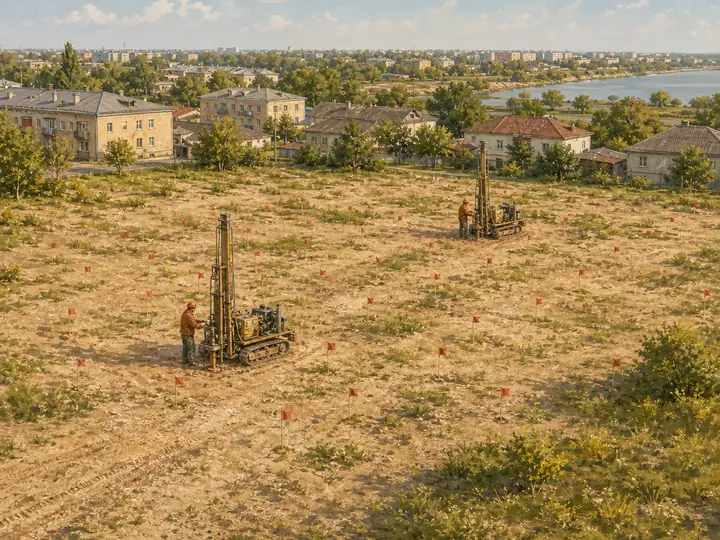

Жилой квартал в Аксае: 14 скважин
Грунт на участке неоднородный — слои меняются от точки к точке. Поэтому для большого объекта одной-двух скважин мало: картину дали 14.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Жилой объект
- Сколько бурили
- 14 скважин по 10 м
- 0–0,35 м
- Почвенно-растительный слой
- 0,35–1,95 м
- Песок мелкий коричневый, рыхлый, средней степени водонасыщения, с вкл. до 10% гравия, глинистый, модуль деформации 17,0 МПа
- 1,95–6,2 м
- Песок мелкий черно-серый, средней плотности, средней степени водонасыщения, ниже УГВ водонасыщенный, с редкими прослоями супеси, глинистый, модуль деформации 26,0 МПа
- 6,2–10 м
- Суглинок черный, песчанистый, легкий, мягкопластичный, с прослоями водонасыщенного песка, модуль деформации 15,4 МПа
- Вода
- Установилась на 3,0–6,0 м
- Подтопление
- Потенциально подтопляемая
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

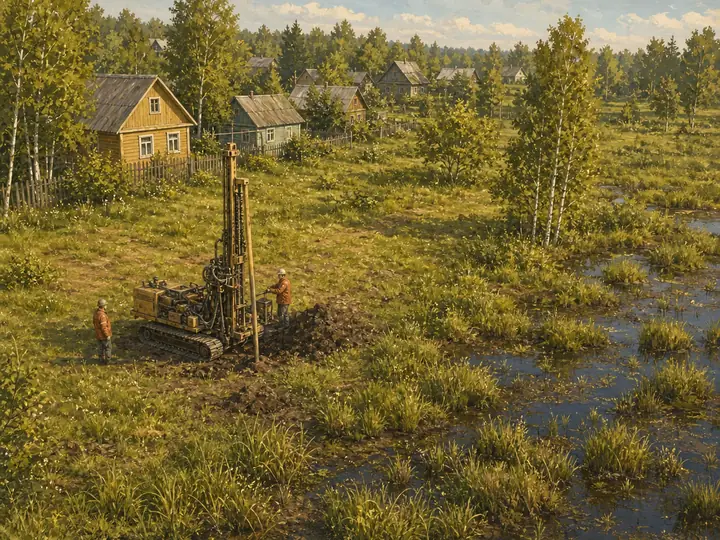

Дом у болота в Богородском округе
Сверху — болотный грунт с торфом, вода на глубине 60–90 см. На такой грунт дом не ставят без специальных решений — хорошо, что это выяснилось до стройки.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Жилой дом
- Сколько бурили
- 3 скважины по 8 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–2,35 м
- Суглинок черно-коричневый, легкий, мягкопластичный, среднезаторфованный, модуль деформации 10,0 МПа
- 2,35–5,65 м
- Песок средней крупности, серый, рыхлый, водонасыщенный, с вкл. до 5% дресвы, модуль деформации 22,0 МПа
- 5,65–8 м
- Суглинок серый, песчанистый, легкий, мягкопластичный, модуль деформации 17,0 МПа
- Вода
- Установилась на 0,6–0,9 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.

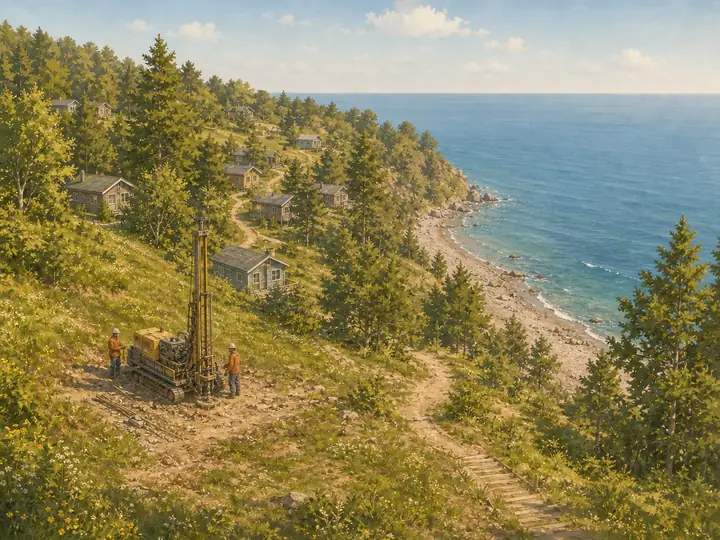

Дом отдыха на склоне у моря
Склон, насыпь сверху, мергель ниже и сейсмичность 9 баллов. Для реконструкции на склоне всё это нужно знать заранее — от этого зависит, как укреплять основание.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Строительство и реконструкция на территории дома отдыха
- Сколько бурили
- 2 скважины по 10 м
- 0–0,9 м
- Насыпь — щебенистый грунт с песчаным заполнителем, загрязненный
- 0,9–3,45 м
- Суглинок коричневый, опесчаненный, полутвердый, с вкл. до 15% дресвы, модуль деформации 12,0 МПа
- 3,45–10 м
- Мергель глинистый известковый очень низкой прочности неразмягчаемый
- Вода
- До 10 м не вскрыта
- Подтопление
- Подтопление не прогнозируется
- Сейсмичность
- 9 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Дом под Коломной: известняк на трёх метрах
На глубине 3 м — известняк, а верхний грунт агрессивен к металлу. Всё металлическое, что уйдёт в землю, нужно защищать от ржавчины — это закладывают в проект сразу.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Одноэтажный жилой дом 18 × 10 м
- Сколько бурили
- 2 скважины по 10 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–3,05 м
- Песок коричневый пылеватый плотный средней степени водонасыщения, модуль деформации 24,7 МПа
- 3,05–10 м
- Известняк
- Вода
- До 10 м не вскрыта
- Подтопление
- Потенциально подтопляемая — рядом река Северка
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Производство у Краснодарского водохранилища
Вода на 6 м, но рядом водохранилище: при аварии участок может подтопить. Такой риск проектировщик учитывает, только если знает о нём.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Производственное здание
- Сколько бурили
- 4 скважины по 10 м
- 0–1,3 м
- Почва — суглинок черный, тяжелый, тугопластичный, с примесью органических веществ
- 1,3–5,65 м
- Суглинок коричневый, легкий, тугопластичный
- 5,65–10 м
- Суглинок коричнево-серый, легкий, мягкопластичный
- Вода
- Установилась на 6,0 м
- Подтопление
- Потенциально подтопляемая при техногенных авариях
- Сейсмичность
- 8 баллов
Дом с подвалом на песчанике
Грунтовой воды до 10 м нет, а с 3–4 м начинается песчаник. Для дома с подвалом хорошая новость: подвал не окажется в воде.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Одноэтажный жилой дом 10 × 10 м с подвалом
- Сколько бурили
- 2 скважины по 10 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–3,45 м
- Суглинок коричневый, легкий, полутвердый, с включениями дресвы, модуль деформации 20,7 МПа
- 3,45–10 м
- Песчаник малопрочный средней плотности среднепористый сильновыветрелый размягчаемый с прослоями суглинка тугопластичного в подошве
- Вода
- До 10 м не вскрыта
- Подтопление
- Подтопление не прогнозируется до начала освоения территории
- Сейсмичность
- 6 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Участок в дельте Кубани: синяя глина
Вода поднялась до 2,7 м, а с 4,5 м — мягкая глина с торфом. Слабый грунт на глубине — именно то, что нужно знать, выбирая фундамент.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Застройка частного участка
- Сколько бурили
- 2 скважины по 10 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–0,9 м
- Насыпной грунт: суглинок черный
- 0,9–3 м
- Суглинок серо-коричневый, легкий, тугопластичный, модуль деформации 17,0 МПа
- 3–4,5 м
- Суглинок коричневый, песчанистый, легкий, мягкопластичный, с редкими прослоями водонасыщенного песка, с примесью орг. в-в, модуль деформации 16,6 МПа
- 4,5–10 м
- Глина синяя, мягкопластичная, слабозаторфованная, модуль деформации 11,5 МПа
- Вода
- Вскрыта на 4,0 м, установилась на 2,7 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- 8 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Здание 30 × 60 м на сваях в Бронницах
Вода на 2,6–3,2 м, сверху старая насыпь. Для свай важна глубина: бурили до 15 м, чтобы понять, до какого слоя их опускать.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Одноэтажное нежилое здание 30 × 60 м, фундамент по заданию — свайный
- Сколько бурили
- 4 скважины по 15 м
- 0–1,2 м
- Насыпной грунт
- 1,2–5,2 м
- Суглинок серый, легкий, тугопластичный, модуль деформации 16,0 МПа
- 5,2–8 м
- Суглинок серый, мягкопластичный, песчанистый, модуль деформации 17,0 МПа
- 8–12,4 м
- Песок крупный серый средней плотности водонасыщенный, модуль деформации 31,8 МПа
- 12,4–15 м
- Суглинок темно-серый, легкий полутвердый, модуль деформации 24,5 МПа
- Вода
- Установилась на 2,6–3,2 м
- Подтопление
- Постоянно подтопленная, критический уровень — 3,0 м
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Дом в Тульской области: спокойный участок
Воды до 8 м нет, грунт плотный. Спокойный результат — тоже экономия: не нужно закладывать в фундамент лишний запас.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Жилой дом
- Сколько бурили
- 3 скважины по 8 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–2,8 м
- Суглинок коричневый, легкий, полутвердый, модуль деформации 17,0 МПа
- 2,8–8 м
- Суглинок красно-коричневый, пылеватый, легкий, тугопластичный, с вкл. до 10% щебня, модуль деформации 40,7 МПа
- Вода
- До 8 м не вскрыта
- Подтопление
- Подтопление не прогнозируется
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Дом среди сосен в Калужской области
Под домом — песок, вода на 5,4 м. Для обычного фундамента условия хорошие, а подвал глубже 5 м уже попал бы в воду.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Жилой дом
- Сколько бурили
- 3 скважины по 8 м
- 0–0,1 м
- Почвенно-растительный слой
- 0,1–0,95 м
- Суглинок серо-коричневый, песчанистый, легкий, тугопластичный, модуль деформации 16,7 МПа
- 0,95–7,35 м
- Песок средней крупности, серо-коричневый, средней плотности, средней степени водонасыщения, ниже УГВ водонасыщенный, с вкл. до 10% щебня, дресвы, модуль деформации 33,0 МПа
- 7,35–8 м
- Глина черно-синяя, легкая, пылеватая, тугопластичная, модуль деформации 15,0 МПа
- Вода
- Установилась на 5,4 м
- Подтопление
- Потенциально подтопляемая
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Дом в Домодедовском районе: 6 скважин
Шесть скважин показали, что вода в разных точках участка на разной глубине — от 2,6 до 5,5 м. Одна скважина дала бы неверную картину.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Жилой дом
- Сколько бурили
- 6 скважин по 8 м
- 0–1,7 м
- Суглинок коричневый, опесчаненный, легкий, полутвердый, модуль деформации 20,2 МПа
- 1,7–3,05 м
- Песок мелкий, коричневый, средней плотности, малой степени водонасыщения, с вкл. до 10% дресвы, щебня, модуль деформации 25,0 МПа
- 3,05–5,5 м
- Песок средней крупности, серо-коричневый, плотный, средней степени водонасыщения, ниже УГВ водонасыщенный, с вкл. до 10% дресвы, щебня, модуль деформации 40,0 МПа
- 5,5–8 м
- Суглинок серо-коричневый, песчанистый, легкий, мягкопластичный, с редкими прослоями водонасыщенного песка, с вкл. до 5% щебня, модуль деформации 17,0 МПа
- Вода
- Установилась на 2,6–5,5 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Магазин в Клину
Вода стоит выше, чем будет подошва фундамента. Узнай об этом на стройке — котлован бы залило; а так это учитывают ещё в проекте.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Магазин
- Сколько бурили
- 11 скважин по 12 м
- 0–0,25 м
- Почвенно-растительный слой
- 0,25–6,25 м
- Суглинок коричневый, мягкопластичный, с прослоями водонасыщенного песка, модуль деформации 14,1 МПа
- 6,25–12 м
- Суглинок буро-серо-коричневый, опесчаненный, тугопластичный, с вкл. до 5% щебня, модуль деформации 28,2 МПа
- Вода
- Вскрыта на 2,8–4,0 м, установилась на 1,8–2,0 м
- Подтопление
- Постоянно подтопленная в естественных условиях
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Маленькая постройка 3 × 3 м
Даже для крохотного сооружения бурили на 10 м — и нашли воду на 1,5 м. Размер постройки не отменяет того, что под ней.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Нежилое сооружение 3 × 3 м, фундамент по заданию — свайный
- Сколько бурили
- 1 скважина по 10 м
- 0–0,5 м
- Насыпной грунт
- 0,5–10 м
- Суглинок серо-зеленый, тяжелый, тугопластичный, модуль деформации 17,1 МПа
- Вода
- Установилась на 1,5 м
- Подтопление
- Подтопленная в естественных и техногенно изменённых условиях
- Сейсмичность
- 8 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Дом в Ростовской области
Вода на 6 м, суглинок с глубиной мягче. В отчёте — простые правила для строителей: копать котлован в сухую погоду и защитить подземную часть дома от воды.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Одноэтажный жилой дом 11 × 10 м
- Сколько бурили
- 2 скважины по 10 м
- 0–0,2 м
- Почвенно-растительный слой
- 0,2–7 м
- Суглинок коричневый, тугопластичный, тяжелый, песчанистый, модуль деформации 17,3 МПа
- 7–10 м
- Суглинок коричневый мягкопластичный тяжелый, модуль деформации 9,5 МПа
- Вода
- Установилась на 6,0 м
- Подтопление
- Возможно при длительных климатических изменениях
- Сейсмичность
- 6 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Склад 36 × 60 м: под травой — строительный мусор
Сверху участок выглядел ровным, но на глубину до 2,8 м там насыпь — песок со строительным мусором. Просто так поставить склад на такую насыпь нельзя. Ниже лежит песок средней плотности, и его прочность мы измерили прямо в земле: вдавливали стальной зонд в пяти точках и записывали, как грунт сопротивляется. Конструктор получил цифры, а не догадки.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Складское помещение 36 × 60 м
- Сколько бурили
- 5 скважин по 8 м и 5 точек статического зондирования
- 0–2,8 м
- Насыпь — песок пылеватый, темно-коричневый, средней плотности, малой степени водонасыщения, с вкл. до 25% строительного мусора, с вкл. орг. в-в, модуль деформации 19,6 МПа
- 2,8–8 м
- Песок мелкий желто-коричневый, средней плотности, средней степени водонасыщения, модуль деформации 25,6 МПа
- Вода
- До 8 м не встречена
- Подтопление
- Подтопление не прогнозируется
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Баня у пруда в Вороново
В одной точке вода поднялась до 60 см от поверхности, в другой её нет. Даже для бани важно знать, где на участке сыро, — от этого зависит, где и как её ставить.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Баня
- Сколько бурили
- 2 скважины по 8 м
- 0–0,25 м
- Почвенно-растительный слой
- 0,25–1,7 м
- Суглинок серо-коричневый, легкий, тугопластичный, с вкл. до 5% дресвы, гравия, модуль деформации 19,3 МПа
- 1,7–6,3 м
- Песок средней крупности, серо-коричневый, средней плотности, водонасыщенный, глинистый, модуль деформации 33,0 МПа
- 6,3–8 м
- Суглинок серо-коричневый, опесчаненный, легкий, мягкопластичный, с вкл. до 5% гравия, дресвы, щебня, модуль деформации 17,0 МПа
- Вода
- Вскрыта в скважине 1 на 1,7 м, установилась на 0,6 м
- Подтопление
- Постоянно подтопленная, у скважины 2 — неподтопляемая
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
Подпорная стена в Троицке
Сверху — насыпь со строительным мусором, ниже — трещиноватый известняк. Подпорная стена держит склон, поэтому её основание должно быть надёжным — и считать его нужно по реальному грунту.
Потяните ползунок: слева — участок, когда мы бурили, справа — каким будет здание. Обе картинки нарисованы художником по материалам объекта, а основание здания рассчитывают по нашему отчёту.
Так это записано в отчёте
- Что строят
- Подпорная стена
- Сколько бурили
- 3 скважины по 8 м
- 0–0,95 м
- Насыпь: суглинок с вкл. мусора строительного
- 0,95–2,15 м
- Суглинок коричневый, опесчаненный, легкий, мягкопластичный, модуль деформации 13,0 МПа
- 2,15–4,6 м
- Суглинок коричневый, легкий, тугопластичный, с вкл. до 10% гравия, щебня, модуль деформации 18,0 МПа
- 4,6–5,7 м
- Суглинок серо-зеленый, песчанистый, легкий, мягкопластичный, с редкими прослоями водонасыщенного песка, с вкл. до 5% щебня известняка
- 5,7–8 м
- Известняк белый, средней прочности, средней плотности, трещиноватый, размягчаемый
- Вода
- Установилась на 3,8–6,1 м
- Подтопление
- Потенциально подтопляемая
- Сейсмичность
- 5 баллов
Модуль деформации показывает, насколько грунт сжимается под весом здания: чем больше число, тем меньше осадка.
