Бассейн, аквапарк, подземный этаж: почему скважины глубже обычного

Заказчик сравнивает два здания: обычное и с бассейнами или подземным этажом. В предложении изыскателя для второго скважины заметно глубже. Первая мысль — перестраховка или попытка увеличить объём работ. Но у глубины скважин есть понятная логика, и её можно проверить самому.

Скважина должна дойти до грунта, который будет работать

Под фундаментом есть слой грунта, который заметно сжимается от веса здания. Инженеры называют его сжимаемой толщей. Её глубину рассчитывает проектировщик по своду правил по основаниям зданий.

Для зданий нормального и повышенного уровня ответственности (его указывают в задании на изыскания) свод правил по инженерно-геологическим изысканиям задаёт простое правило. Скважина должна уходить не меньше чем на 2 м глубже суммы двух величин: глубины заложения фундамента и глубины сжимаемой толщи. Её минимальную глубину берут по своду правил по основаниям. Если данных для расчёта ещё нет, скважины на этом этапе бурят не меньше чем на 10 м.

Отсюда первая причина. Если подошва фундамента опускается ниже — вместе с подземным этажом или чашей бассейна, — вниз смещается и вся зона, которую нужно изучить. Скважина той же длины, что для обычного здания, до неё просто не дотянется.

Котлован и вода добавляют свои требования

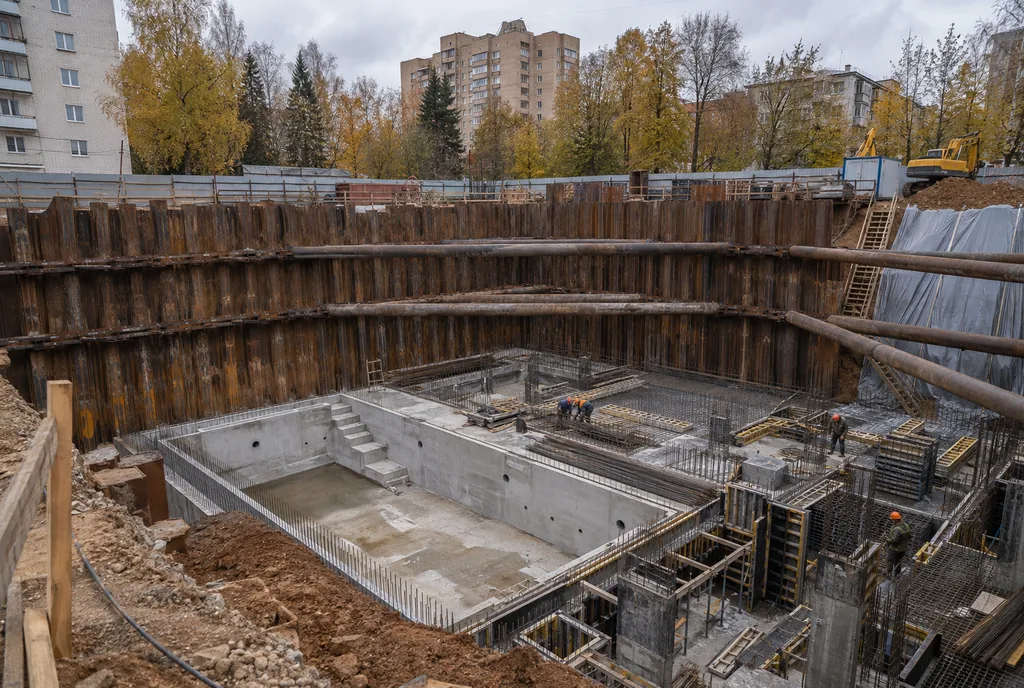

Для подземной части в котловане без ограждения скважины должны уходить на 5 м ниже полуторной глубины котлована. Например, при котловане глубиной 4 м это не меньше 11 м от поверхности. Для котлованов глубже 5 м с ограждением — стенками, которые удерживают грунт по краям, — часть скважин проходит на 5 м ниже полуторной глубины подошвы ограждения, но не меньше чем на 10 м ниже неё.

Для подземных частей зданий свод правил по основаниям требует отдельно проверять давление подземных вод на конструкции и устойчивость против всплытия. Всплытие — это когда вода снизу давит на заглублённую часть и, если здание недостаточно тяжёлое, стремится её приподнять. Поэтому для таких объектов важно не только, какой там грунт, но и где и как ведёт себя вода.

Пример: аквакомплекс со скважиной на 25 м

В опубликованной карточке объекта — аквакомплекс с открытыми террасами на территории гостиничного комплекса в Московской области. На участке сделали семь скважин по 15 м и одну на 25 м.

Картина по карточке такая. Сверху до 5,6 м — насыпной грунт, песок и суглинок мягкопластичный с прослоями насыщенного водой песка. Вода на участке встречается от 0,1 до 2,3 м от поверхности, в глубокой скважине — на 3,0 м; участок записан как постоянно подтопленный в естественных условиях. А с 5,6 м и до 25 м — глина полутвёрдая.

Вывод карточки: для тяжёлого здания с бассейнами это главный ответ — под мягкими слоями есть на что опереть фундамент, и проектировщик знает это до стройки, а не узнаёт на котловане. Глубокая скважина показала, что полутвёрдая глина прослеживается до самого её низа, до 25 м.

Обратите внимание на сочетание: большинство скважин по 15 м и одна глубокая. Это не противоречие. В своде правил по изысканиям есть случаи, когда на наибольшую глубину должна пройти только часть скважин, а остальные назначают по общему правилу.

Почему для этого объекта выбрана именно такая глубина, в карточке не сказано. Глубины для конкретного здания назначают по заданию и программе изысканий. Но логика та же, что выше: чем глубже то, что строят, тем глубже нужно понимать грунт.

Что спросить у проектировщика и изыскателя

• «Какая глубина фундамента и подземной части заложена в задании?»
• «Какая глубина сжимаемой толщи принята и кто её рассчитал?»
• «Будет ли котлован и понадобится ли ограждение?»
• «Как учтены подземные воды: давление на стены и днище, всплытие, откачка воды на время стройки?»
• «Если подземная часть станет глубже, что придётся дополнить в изысканиях?»

Где заканчивается этот совет

Статья не назначает глубины для вашего объекта. Уровень ответственности здания, глубины скважин и состав работ определяются заданием, расчётами и программой изысканий. Глубокая скважина — не признак дорогого исполнителя и не обещание успеха. Это ответ на вопрос, который задаёт сам проект.

Это общий разбор вопроса, а не проектное решение для отдельного участка. Фундамент и состав исследований определяют специалисты по данным конкретного объекта.
